聚乙烯醇，有機化合物，白色片狀、絮狀或粉末狀固體，無(wú)味。溶于水(95℃以上），微溶于二甲基亞砜，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。聚乙烯醇是重要的化工原料，用于制造聚乙烯醇縮醛、耐汽油管道和維尼綸合成纖維、織物處理劑、乳化劑、紙張涂層、粘合劑、膠水等。

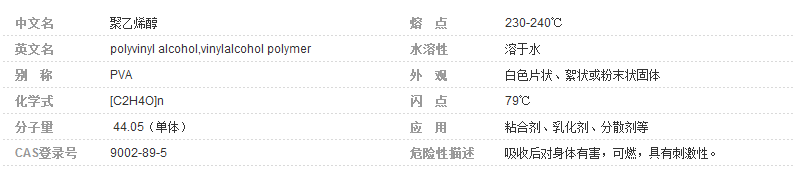

聚乙烯醇

結構式 －[CH2CH(OH)]n－

聚乙烯醇是一種不由單體聚合而通過(guò)聚醋酸乙烯酯水解得到的水溶性聚合物，簡(jiǎn)稱(chēng)聚乙烯醇（PVA）。

白色片狀、絮狀或粉末狀固體，無(wú)味。

聚乙烯醇的物理性質(zhì)受化學(xué)結構、醇解度、聚合度的影響。在聚乙烯醇分子中存在著(zhù)兩種化學(xué)結構，即1,3和1,2乙二醇結構，但主要的結構是1,3乙二醇結構，即“頭·尾”結構。聚乙烯的聚合度分為超高聚合度(分子量25～30萬(wàn))、高聚合度(分子量17－22萬(wàn))、中聚合度(分子量12～15萬(wàn))和低聚合度(2.5～3.5萬(wàn))。

醇解度一般有78％、88％、98％三種。部分醇解的醇解度通常為87%～89％，完全醇解的醇解度為98%～100％。常取平均聚合度的千、百位數放在前面，將醇解度的百分數放在后面，如17－88即表聚合度為1700，醇解度為88％。一般來(lái)說(shuō)，聚合度增大，水溶液粘度增大，成膜后的強度和耐溶劑性提高，但水中溶解性、成膜后伸長(cháng)率下降。

聚乙烯醇的相對密度(25℃／4℃)1.27～1.31(固體)、1.02(10％溶液)，熔點(diǎn)230 ℃,玻璃化溫度75～85℃，在空氣中加熱至100℃以上慢慢變色、脆化。加熱至160～170℃脫水醚化，失去溶解性，加熱到200℃開(kāi)始分解。超過(guò)250℃變成含有共軛雙鍵的聚合物。折射率1.49～1.52，熱導率0.2w／(m·K)，比熱容1～5J／(kg·K)，電阻率(3.1～3.8)×107Ω·cm。溶于水，為了完全溶解一般需加熱到65～75℃。不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亞砜。120～150℃可溶于甘油。但冷至室溫時(shí)成為膠凍。

溶解聚乙烯醇應先將物料在攪拌下加入室溫水中。分散均勻后再升溫加速溶解，這樣可以防止結塊，從而影響溶解速度。聚乙烯醇水溶液(5％)對硼砂、硼酸很敏感，易引起凝膠化，當硼砂達到溶液質(zhì)量的1％時(shí)，就會(huì )產(chǎn)生不可逆的凝胺化。鉻酸鹽、重鉻酸鹽、高錳酸鹽也能使聚乙烯醇凝膠。

1、PVA17－88水溶液在室溫下隨時(shí)間粘度逐漸增大。但濃度為8％時(shí)的粘度是絕對穩定的，與時(shí)間無(wú)關(guān)，屆特殊現象c聚乙烯醇成膜性好，對除水蒸氣和氨以外的許多氣體有高度的不適氣性。耐光性好，不受光照影響。通明火時(shí)可燃燒，有特殊氣味。水溶液在貯存時(shí)，有時(shí)會(huì )出現毒變。無(wú)毒，對人體皮膚無(wú)刺激性。

用作聚醋酸乙烯乳液聚合的乳化穩定劑。用于制造水溶性膠粘劑。用作淀粉膠粘劑的改性劑。還可用于制備感光膠和耐苯類(lèi)溶劑的密封膠。也用作脫模劑，分散劑等。

貯存于陰涼、干燥的庫房?jì)?。防潮，防火?/p>

2、聚乙烯醇17－92簡(jiǎn)稱(chēng)PVA 17－92，白色顆?；蚍勰?。易溶于水，溶解溫度75～80℃。其他性能基本與PVA17－88相同。用作乳液聚合的乳化穩定劑。用于制造水溶性膠粘劑。

貯存于陰涼、干燥的庫房?jì)?，防火、防潮?/p>

3、聚乙烯醇17－99又稱(chēng)漿紗樹(shù)脂(Sizing resin)，簡(jiǎn)稱(chēng)PVA17－99。白色或微黃色粉末或絮狀物固體。玻璃化溫度85℃，皂化值3～12mgKOH／g。溶于90～95℃的熱水，幾乎不溶于冷水。濃度大于10％的水溶液，在室溫下就會(huì )凝膠成凍，高溫下會(huì )變稀恢復流動(dòng)性。為使粘度穩定，可于溶液中加入適量的硫氰酸鈉，硫氰酸鈣、苯酚、丁醇等粘度穩定劑。PVA17－99溶液對硼砂引起凝膠比PVA17.88更敏感，溶液質(zhì)量的0.1％的硼砂就會(huì )使5％PVA17－99水溶液凝膠化，而引起同樣濃度PVA17－88水溶液凝膠化的硼砂量則需1％。

對于相同濃度、相同醇解度的聚乙烯醇水溶液，硼砂比硼酸更易發(fā)生凝膠。

3、PVA17－99比PVA17－88對苯類(lèi)、氯代烴、酯、酮、醚、烴等溶劑的耐受能力更強。加熱至100℃以上逐漸變色，150℃以上時(shí)很快變色，200℃以上時(shí)將分解。聚乙烯醇加熱時(shí)變色的性質(zhì)可以通過(guò)加入0.5%～3％的硼酸而得到抑制。耐光性好，不受光照的影響。具有長(cháng)鏈多元醇的酯化、醚化、縮醛化等化學(xué)反應

性。通明火會(huì )燃燒，有特殊氣味。無(wú)毒，對人體皮膚無(wú)刺激性。

4、聚乙烯醇17－99B主要用于制造高粘度聚乙烯醇縮丁醛。廣泛用作漿紗料的分散劑等。其他類(lèi)型的17－99用作聚醋酸乙烯乳液聚合的乳化穩定劑，但效果不如17－88，一般是將17－99與17－88混合使用。17－99用于制造聚乙烯醇縮甲醛水溶液(主要是107建筑膠)。17－99還用于制備耐苯類(lèi)溶劑的密封膠。貯存于陰涼、干燥的庫房?jì)?，防潮、防火?/p>

技術(shù)指標

聚乙烯醇產(chǎn)品標準(cp2010)

聚乙烯醇產(chǎn)品標準（USP25）

低黏度

中黏度

高黏度

需要購買(mǎi)的客戶(hù)歡迎來(lái)電咨詢(xún)      18015828251      2488095996

• 上一篇：氧化鋅99.7%
• 下一篇：聚乙烯醇088-20（1788）
